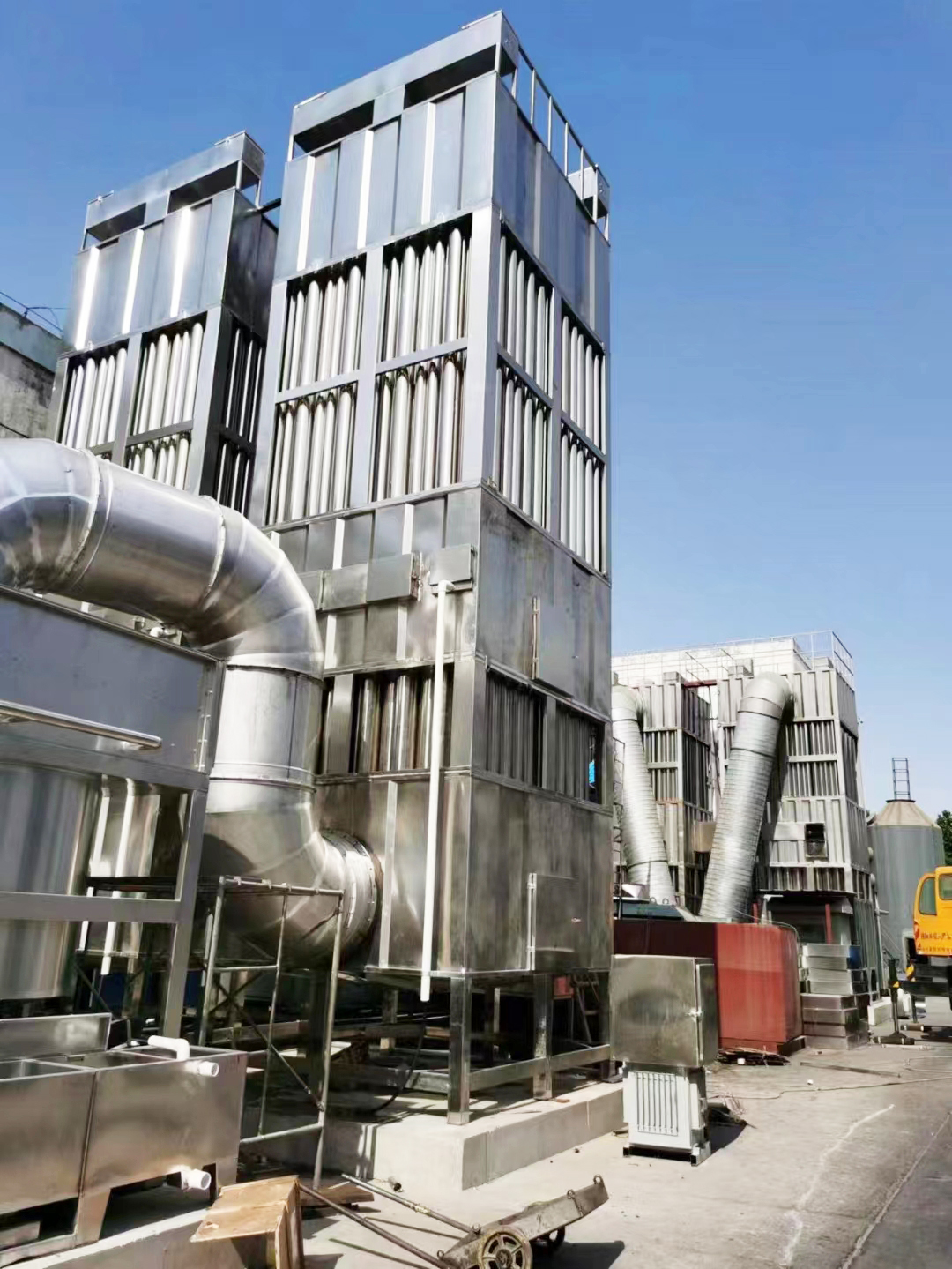

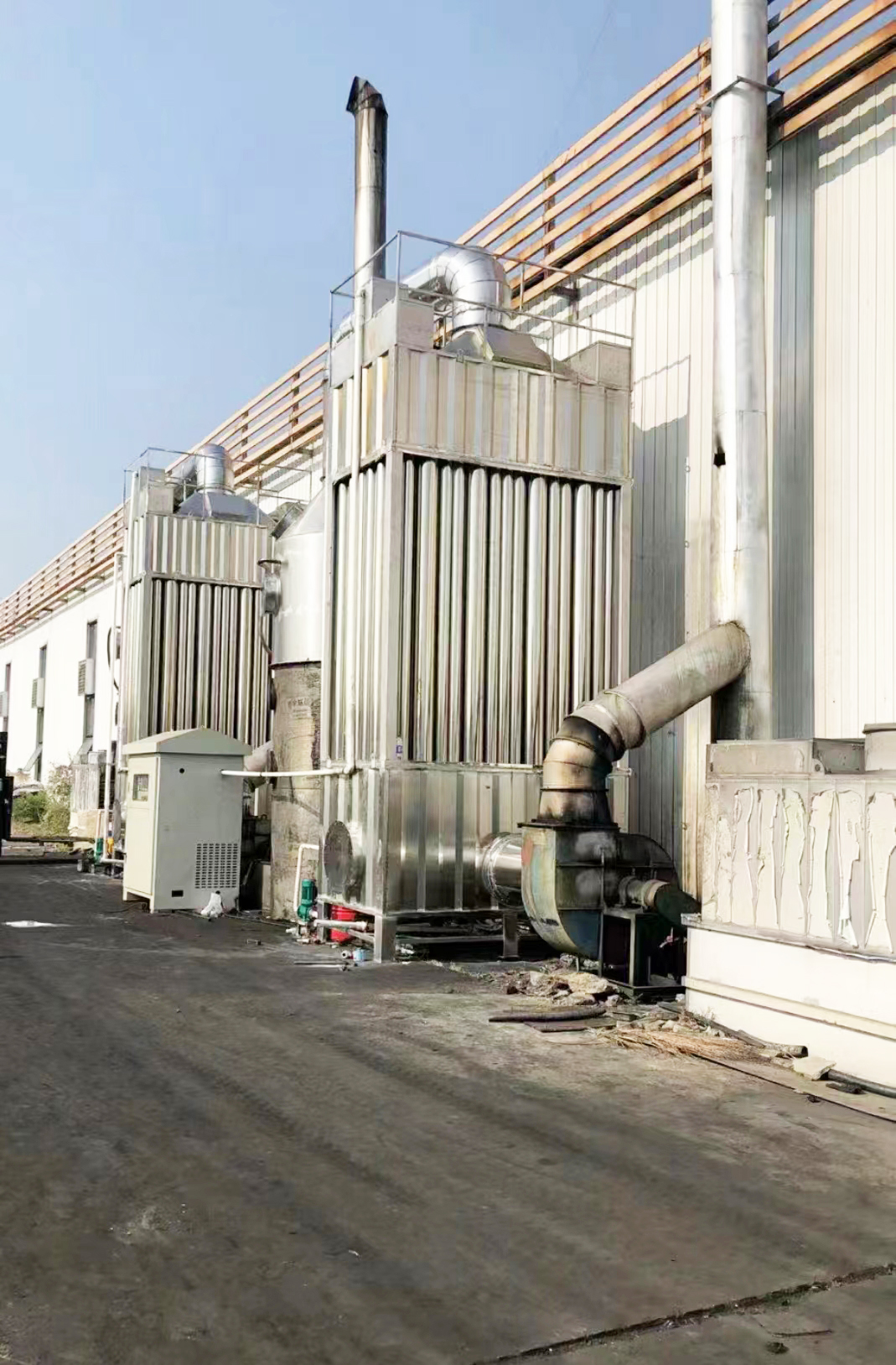

濕式電捕焦油器由電捕焦油器主體和供給高壓直流電的整流設備組成，主體均由筒體、沉淀極、電暈極和電氣絕緣箱四大部分組成。

　　筒體

　　筒體是圓筒形的(內徑根據煤氣流量決定)，并帶有封頭，筒體上部設有出氣管，下部設有進氣管，并設有兩個人孔和一個性能穩定閥。

　　沉淀極管束

　　沉淀極管束是由管束組成，并與筒體上、下部相通。

　　電暈電極

　　電暈電極裝置通過吊桿懸吊在頂部的絕緣箱內，它由上部吊桿及拉桿、上下框架、電暈電極導線、重錘組成。

　　電器絕緣箱

　　絕緣箱設在筒體頂部，它是懸吊電暈電極裝置的圓形箱體。內部設有懸吊支架、高壓瓷瓶、加熱夾套組成。

　　濕式電捕焦油器工作機理：

　　氣體的放電過程：在通常情況下氣體是不導電的，但在高壓電場的作用下氣體內部的電子便會獲得足夠的能量成為自由電子而導電，被稱為自發性電離現象。氣體的自發性電離是建立在非均勻性電場中。在均勻性電場中，隨著電壓的增加，只要其間任何一點發生電離，兩極間將立即充滿帶電離子，整個空間的氣體被擊穿。此時電流急劇增加而形成火花放電。而在非均勻性電場中，電場強度則隨兩極間的距離增大而速度適宜下降。

　　濕式電捕焦油器屬化工設備技術行業，用于在除焦的同時降低媒氣溫度，它由筒體、電暈線、浦焦管、隔板組成，其改進之處是，在筒體內的捕焦管區域水平放置多層水流導流板，導流板布有與浦焦管相同數量的圓孔，多層導流板的圓孔同心貫通，圓孔的直徑大于捕焦管的外徑，每根浦焦管貫穿多層導流板，筒體上部有進水口，筒體下部有出水口。采用這種結構的電捕焦油器，循環水從筒體外部進來通過水流導流板，從管子的外壁流下形成一層水膜，該水膜將捕焦管包裹，煤氣與水通過管子外壁的熱傳導作用進行換熱達到降低煤氣溫度的目的，實現了發生爐煤氣在冷卻的同時也進行了靜電除焦，既降低了煤氣溫度又提高了除焦的效率。
