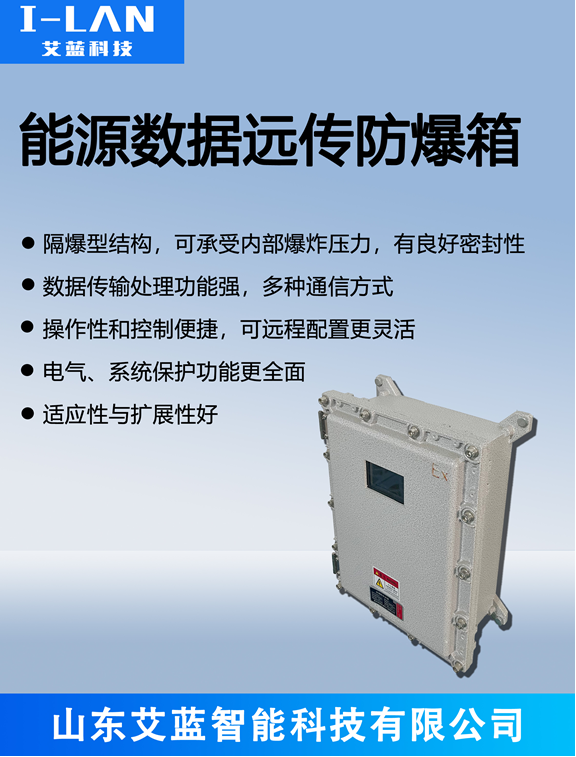

產品名稱:能源數據遠傳防爆箱

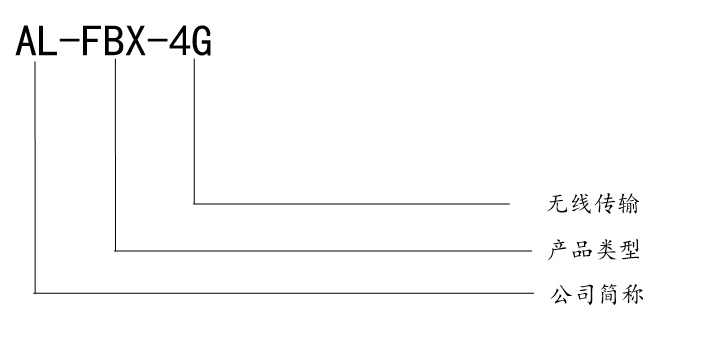

產品型號: AL-FBX-4G
應用領域:能源數據傳輸
產品簡介:
AL-FBX-4G是山東艾藍智能科技有限公司研發的一款用于具有易燃易爆危險環境的電氣設備，它集數據采集、處理和遠程傳輸功能于一體，同時具備可靠的防爆性能，確保在危險場所中安全穩定地運行。
能夠連接多種類型的傳感器，如溫度、壓力、流量等傳感器，實時采集現場的各種數據，并對采集到的數據進行初步處理和分析，確保數據的準確性和可靠性。

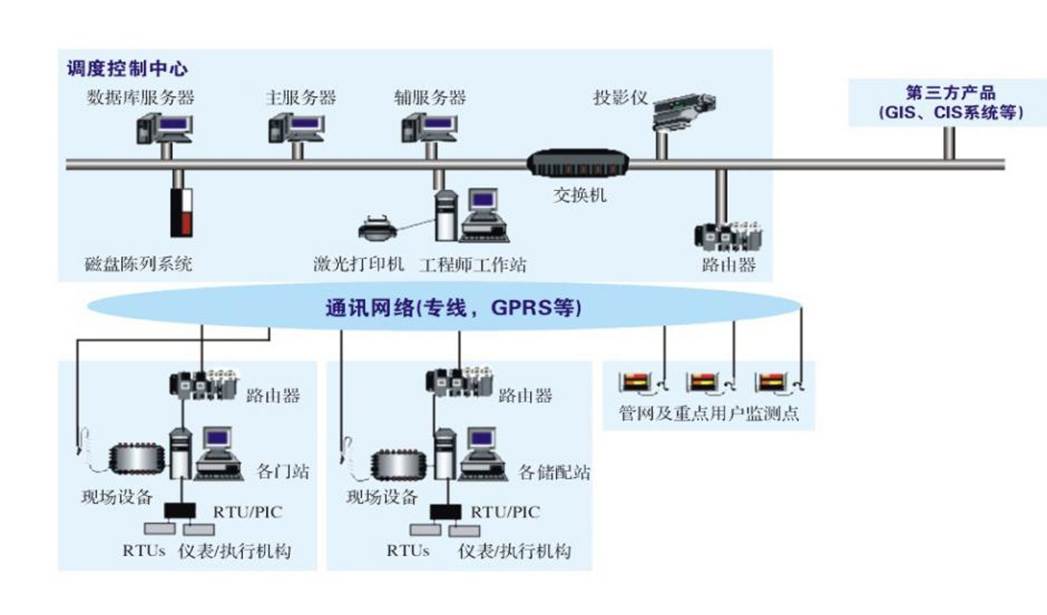

內置先進的無線通信模塊，可通過 GPRS、4G/5G 等網絡將處理后的數據遠程傳輸?shù)奖O(jiān)控中心或云端服務器，方便用戶隨時隨地對現場數據進行監控和管理，實現遠程實時監測和控制。
采用高強度防爆外殼，嚴格按照相關防爆標準設計制造，具備良好的隔爆和增安性能，可有效防止箱內電氣元件產生的電火花、電弧等引燃周圍的易燃易爆氣體，確保在危險環境中的安全使用。
除了防爆功能外，還具有較高的防護等級，能有效防塵、防水、防潮，適應各種惡劣的工業環境，確保設備在長期運行過程中不受外界環境因素的影響。
可根據預設的閾值對采集到的數據進行實時監測，當數據超出正常范圍時，能夠及時通過遠程通信模塊向相關人員發送報警信息，以便及時采取措施應對異常情況。
具備多種輸入輸出接口，可根據不同的應用場景和用戶需求，靈活配置傳感器類型、數量和通信方式，同時支持系統的擴展和升級，方便后續功能的增加和優化。
4. 技術參數
主板尺寸：30CM×30CM×24CM
供電：220V外供電
防護等級：通常為IP65
天線類型：內置天線
傳輸方式：4G
通信協議：tcp/udp/mqtt/http post (其他協議可定制)
數據轉發：任意公網服務器（同樣適用于專網服務器，需要sim卡支持）
遠傳防爆箱具有堅固的外殼，將內部可能產生火花、電弧或高溫的電氣部件與外部易燃易爆環境隔離開來。即使內部發生電氣故障產生火花等，也被限制在外殼內部，不會直接接觸到外部的爆炸性氣體、蒸氣或粉塵，從而避免引發爆炸。
其外殼能夠承受內部爆炸性混合物質被點燃時產生的壓力，確保外殼不會破裂，阻止爆炸向外部擴散。
選用低功率的電氣元件，減少電路中能量的釋放，降低產生足以引燃周圍爆炸性物質的火花或高溫的可能性。
通過合理設計電路，采用限流裝置或電路設計方案，限制電流大小，防止因電流過大產生過多熱量和火花。
增加電阻、電容等元件，吸收和分散電路中的能量，進一步降低點火風險。
將現場設備的各種信號，如溫度、壓力、流量等模擬信號或設備的開關狀態等數字信號，轉換為適合遠程傳輸?shù)男盘栃问剑Ｒ姷挠?span lang="EN-US"> 4-20mA 電流信號、數字通信信號。
通過電纜或無線通信模塊將轉換后的信號傳輸?shù)竭h(yuǎn)程控制中心或監控設備。使用電纜傳輸時，電纜具有良好的絕緣和屏蔽性能，防止信號受到干擾和外部環境影響；采用無線傳輸時，利用無線通信技術，如 GPRS等，將信號發送到遠程接收端，同時會采取加密和抗干擾措施，確保信號傳輸?shù)姆€(wěn)定性和準確性。
指令接收與處理：接收來自遠程控制中心或其他控制設備發送的控制指令，對指令進行解碼和分析，確定需要執行的操作，如開啟或關閉設備、調整設備運行參數等。
根據接收到的控制指令，通過內部的控制電路和電氣元件，對現場設備進行控制操作，實現對設備的遠程啟停、調節等功能。同時，還會具備一些保護功能，如過載保護、短路保護、欠壓保護等，當出現異常情況時，自動切斷電路或采取相應的保護措施，確保設備和人員安全。

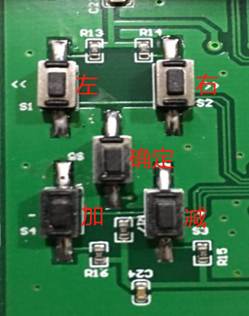

上邊左右兩個鍵為左右翻頁，和進行光標移動；
中間鍵為“確定鍵”；
下邊 左右兩個鍵為數字加減按鍵。
|

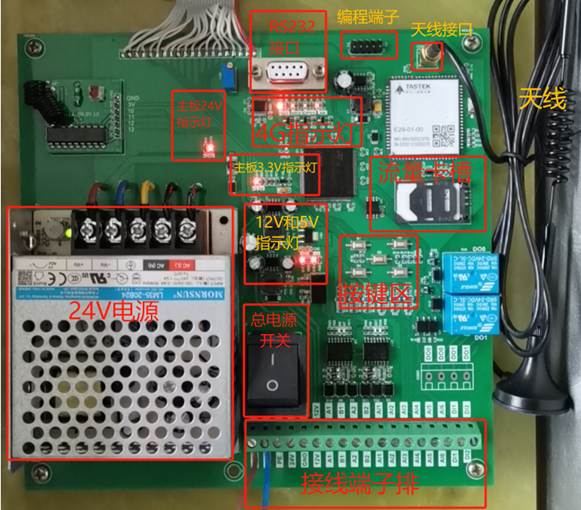

指示燈標識 |
釋義 |
正常 狀態 |
異常解決辦法 |
|
+24V |
主板24V供電 |
常亮 |
檢查220V電源是否有電，開關電源是否有24V輸出 |
|
4G指示燈--PWR |
4G模塊電源 |
常亮 |
聯系廠家維修或更換 |
|
4G指示燈--WRK |
4G模塊工作指示燈 |
閃爍 |
聯系廠家維修或更換 |
|
4G指示燈--GPRS |
流量卡流量指示燈 |
常亮 |
檢查流量卡是否正確安裝（芯片向下），是否有流量 |
|
4G指示燈--LINK |
網絡連接指示燈 |
常亮 |
檢查IP端口配置是否正確，天線是否接好，檢查該地區是否有4G網絡信號 |
|
+3.3V |
主板3.3V供電 |
常亮 |
聯系廠家維修或更換 |
|
+12V |
主板12V輸出 |
常亮 |
聯系廠家維修或更換 |
|
+5V |
主板5V輸出 |
常亮 |
聯系廠家維修或更換 |
主界面
6.3.1 三個界面循環顯示，分別顯示前壓后壓、通訊地址、瞬時、累計、余量、閥門與流量是否通訊成功。
進入?yún)?shù)密碼界面共15個界面

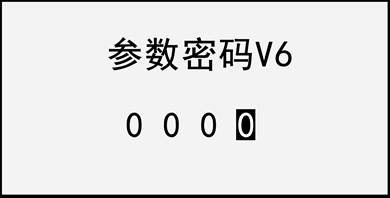

6.4.1輸入密碼“8000”按“確定鍵”進入系統參數設置。

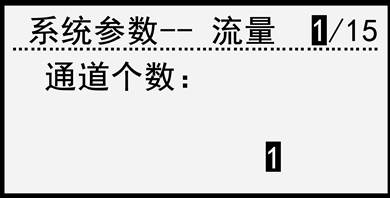

6.4.2根據現場設備設置通道個數，根據流量計和閥門選擇，選擇完后按“確定鍵”進入下一界面。

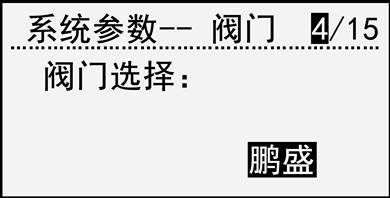

6.4.3共有4個流量計可以選擇，“天信”“蒼南”“羅托克”“羅茨”，通過下面左右兩個按鍵進行選擇。

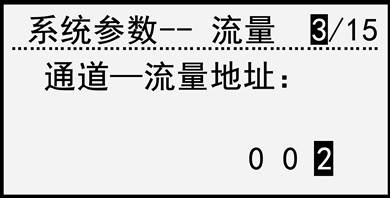

6.4.4根據流量計輸入地址，通道一流量地址
|
蒼南EVC300默認地址 023 |
|
天信TBQZ默認地址 002 |
|
倫茨默認地址 001 |
選擇閥門后，按確定鍵進入下個設置界面。

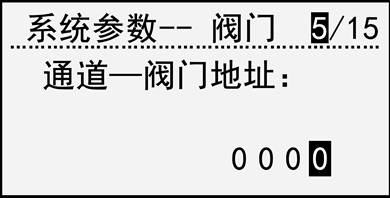

6.4.5通道一閥門地址
根據充值卡ID單獨設置。

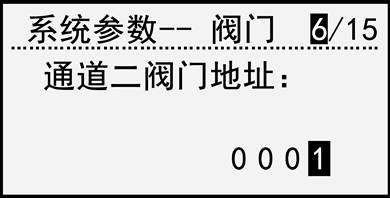

6.4.6通道二閥門地址
根據充值卡ID單獨設置。

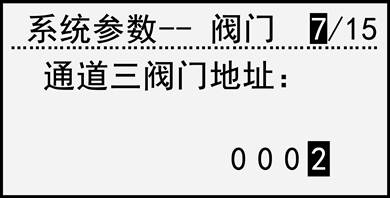

6.4.7通道三閥門地址
根據充值卡ID單獨設置。

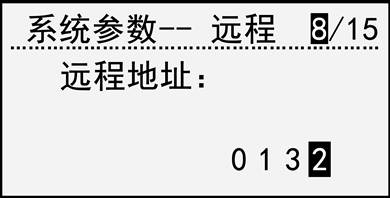

6.4.8遠程地址設置，與公司平臺對應。

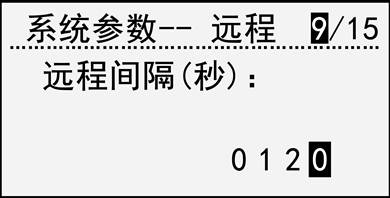

6.4.9遠程間隔(秒）9/15
根據客戶需求設定，一般設置在120秒。

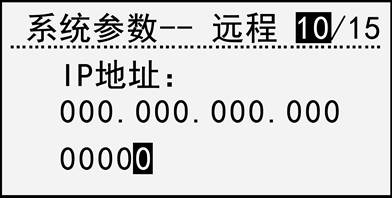

6.4.10IP地址
可以查看表頭與GPRS是否通訊成功，如果通訊成功，會顯示客戶公司數據平臺地址，也可以通過按鍵設置IP地址。
注意：翻到此頁面不能快速再翻到下一個界面，需要等IP地址顯示之后再按“確定鍵”進入下個界面。

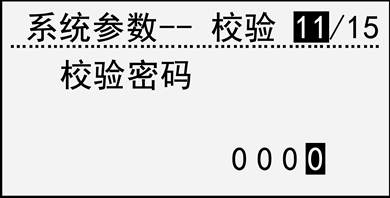

6.4.11輸入“1010”按“確定鍵”保存參數并且退出到主界面。
輸入“0006”按“確定鍵”進入下一項設置。
7.1安裝位置應牢固可靠，避免震動，防止掉落。
7.2遠離火源、潮濕地方、避免直曬。
7.3盡量安裝在避免雨水侵蝕的地方，遠離腐蝕氣體，以及易燃易爆物品堆積地方。
7.4所有燃?xì)夤竦饺細獗O(jiān)控設備接線線路，必須使用防爆管，防爆管必須固定牢固，走線規范。
7.5保證電源供電穩定。
7.6擰緊防爆箱螺絲，避免進水，已達到最佳防護效果。
7.7請保證SIM卡內有足夠通訊費用，避免設備掉線。
常見故障及解決方法:
故障現象：防爆箱設備無法正常工作甚至可能損壞。
解決方法：使用電壓表等工具檢查供電電壓是否在設備規定的電壓范圍內，若不正常，檢修電源線路、變壓器等供電設備，查看是否有線路破損、接觸不良或變壓器故障等問題。
故障現象：防爆箱無法正常供電，影響生產。
解決方法：用萬用表的電阻檔檢查供電線路的通斷情況，查看線路是否有破損、斷裂、短路等問題，重點檢查接線端子、插頭插座等部位，發現故障點后進行修復或更換線路。
故障現象：可能導致電氣元件損壞，引發跳閘等問題。
解決方法：使用絕緣電阻表檢查設備的絕緣電阻，判斷是否存在絕緣損壞導致的短路，對懷疑短路的設備或線路進行分段檢查，找出短路點，更換或修復損壞的部件或線路。
故障現象：可能導致電氣設備受損或者觸電事故發生。
解決方法：使用漏電測試儀檢測設備是否漏電，檢查電氣設備的接地是否良好，接地電阻是否符合要求，檢查線路和設備的絕緣情況，查找漏電點并進行修復或更換。
故障現象：可能會導致電氣設備受損或者引起火災。
解決方法：使用電流表檢查設備的工作電流是否超過額定電流，若過載，減少負載或增加額外的繼電器或更大容量的電源，還需檢查是否存在設備故障導致的異常電流增大。
故障現象：斷路器、接觸器、繼電器等電氣元件無法正常工作。
解決方法：首先確認電源是否正常，有無電壓波動或斷電情況，接著檢查電氣元件的接線是否牢固，有無松動或燒焦痕跡，若元件損壞，及時更換新的合格元件，更換后重新通電測試功能。
故障現象：指示燈不亮或報警系統無法正常工作。
解決方法：檢查指示燈或報警系統的電源是否正常，線路連接是否牢固，若指示燈或報警元件損壞，及時更換。
故障現象：導致電路中斷或短路，信號傳輸不暢。
解決方法：檢查所有電纜連接端子，確保緊固且無腐蝕，對松動或損壞的接線重新連接并緊固。
故障現象：灰塵、水或其他污染物進入，防爆性能下降。
解決方法：檢查所有密封圈和墊片是否完好無損，如有損壞及時更換，檢查并緊固所有外殼固定螺絲，確保密封性，對密封不良的部位可使用密封膠等進行密封處理。
故障現象：影響防爆性能和防護等級。
解決方法：檢查外殼損壞情況，對于輕微損壞可進行修復，如補焊、打磨等，嚴重?fù)p壞的及時更換外殼，對腐蝕部位進行除銹處理，并做好防腐措施。
故障現象：增加電氣安全風險，可能導致設備外殼帶電等問題。
解決方法：檢查地線連接是否牢固，有無斷裂或腐蝕，重新進行接地連接，并使用接地電阻測試儀測試接地電阻，確保接地電阻符合要求。
保修政策:
- 保修期: 2年
- 保修范圍: 非人為損壞的部件
技術支持:
- 電話支持:0536-8880810
- 郵箱支持:sdilan@126.com
聲明:
本說明書內容僅供參考，產品功能及規格可能隨技術升級有所調整，請以實際產品為準。
[山東艾藍智能科技有限公司] 保留最終解釋權。
